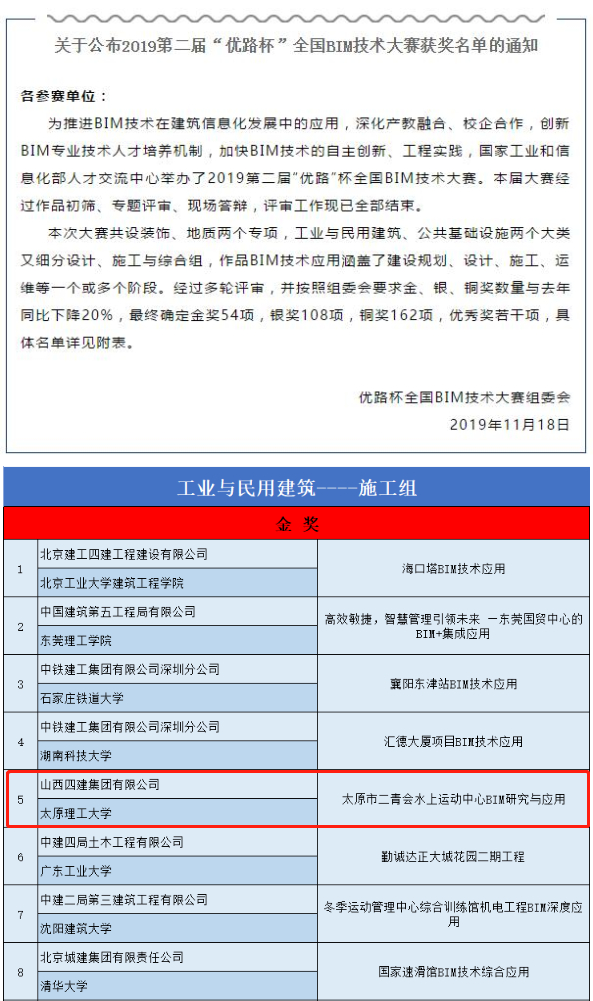

11月16日，由国家工业和信息化部人才交流中心主办的2019第二届“优路杯”全国BIM技术大赛答辩评审会在石家庄举行，本次赛事全国共评出54项金奖。由山西四建集团与太原理工大学联合申报（此项比赛必须校企联合申报）的太原市二青会水上运动中心BIM成果，荣获工业与民用建筑-施工组金奖，是山西省唯一一项金奖。

“优路杯”

2019第二届“优路杯”全国BIM技术大赛是由国家工业和信息化部人才交流中心牵头主办，石家庄铁道大学承办，北京环球优路教育科技股份有限公司为总冠名单位，中炳工程技术河北有限公司为大赛运营单位，诸多国内知名建筑企业与高校协办的一场高起点、大规模、高规格的建筑行业经典赛事，是全国最高级别的BIM赛事。

集团公司技术中心牵头组织，十三分公司精心筹备，钢结构、建安、电力分公司积极配合，经初筛、专题评审，最终进入现场答辩环节，集团公司技术中心总经理刘勇庆带队，秦宏磊、邹泽宇参加答辩。答辩过程中结合项目重难点、BIM关键技术应用、工程施工管理等内容进行展示。评委们从现场表现、项目细节、BIM技术应用点等角度给予了精彩点评以及充分肯定。

BIM实施项目简介

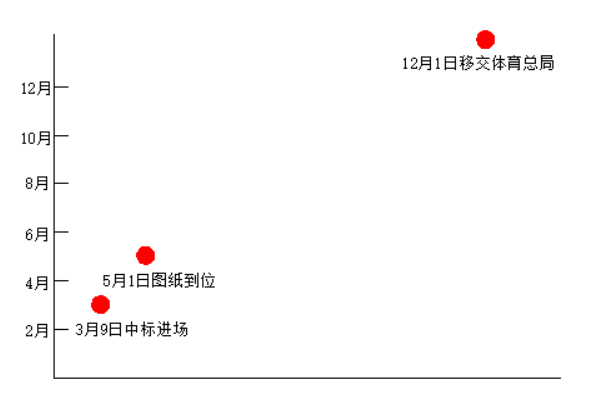

水上运动中心项目于2018年3月9日中标进场，正式施工图纸5月1日到位，太原市人民政府向国家体育总局承诺2018年12月1日前具备测试赛条件，施工工期紧。终点塔为混凝土核心筒+悬挂结构体系，主要承重结构为顶部巨型桁架，与核心筒4根劲性钢柱对接精度要求高。媒体中心外立面3500㎡双曲面异型玻璃规格曲率各异，每根立柱、横梁、倾斜度，角度均不一致。加工安装实施难度大。针对上述情况，集团公司启动施工全过程BIM管控助力“二青会”。

工期紧张

异形曲面玻璃

BIM实施亮点

1、“四模合一”、高效施工

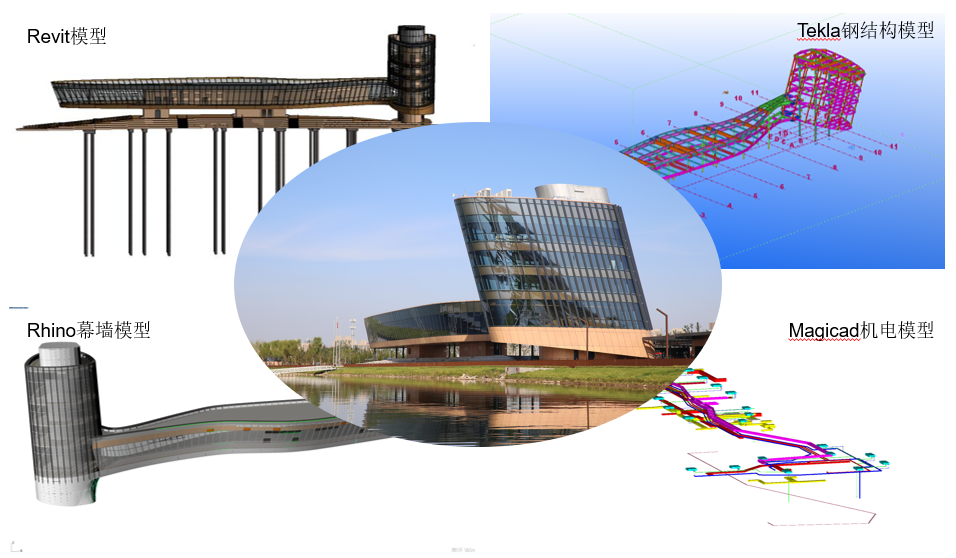

分别创建土建、钢结构、幕墙、机电专业BIM模型，通过“四模合一”，高效组织施工；土建模型精度等级300，钢结构、幕墙、机电模型精度等级400。

2、基于BIM技术的施工方案模拟

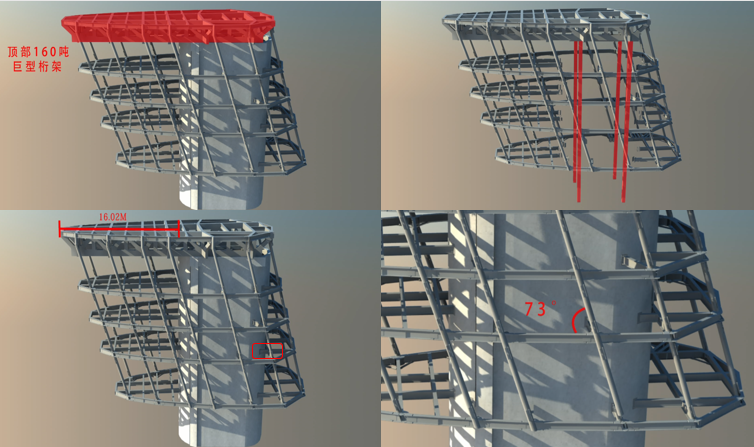

终点塔顶部160吨巨型桁架由下部四根劲性钢柱支撑，桁架悬挑长度16.02m，桁架结构边缘倾斜73度悬挂14根吊柱承担下部荷载。

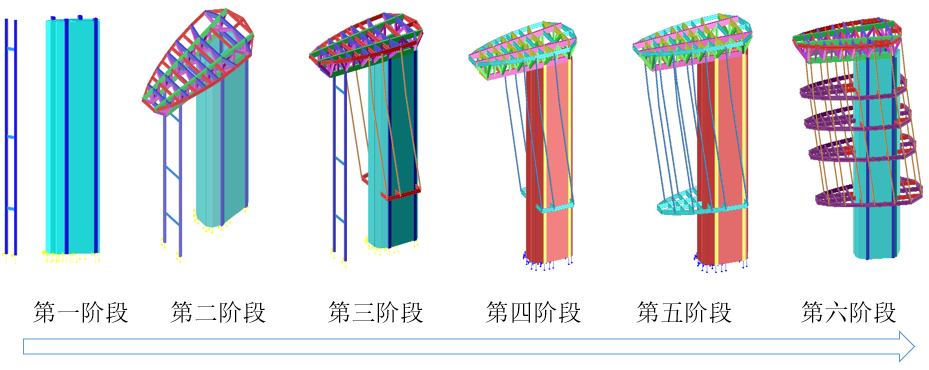

终点塔悬挂结构体系采用倒装工艺，利用有限元分析软件确定吊装顺序。

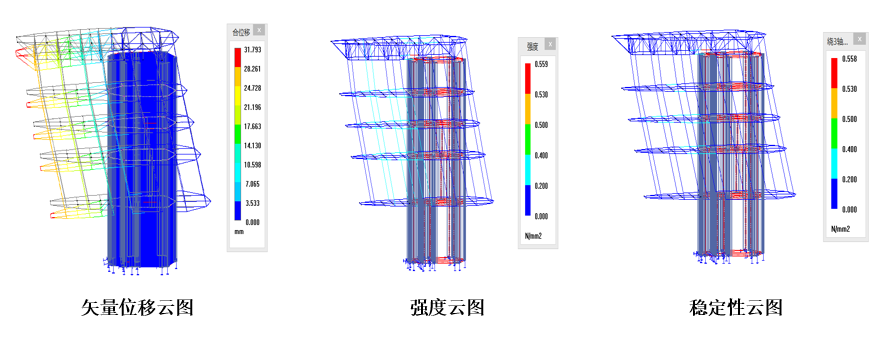

绘制各阶段矢量位移云图、强度云图、稳定性云图，进行结构变形量检测。

3、基于BIM技术的虚拟预拼装

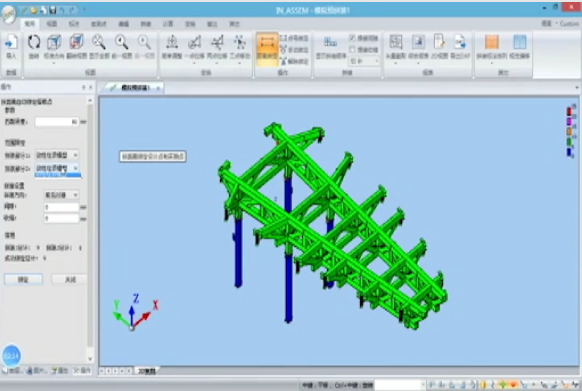

最大限度应用精控系统中的单构件精度检测与虚拟预拼装技术要求，对巨型桁架、多节点斜吊柱、劲性柱进行数据采集，应用IN—ANALY、IN—ASSEM进行单构件精度检查及整体模拟预拼装拟合。

4、基于BIM技术的幕墙工程施工部署

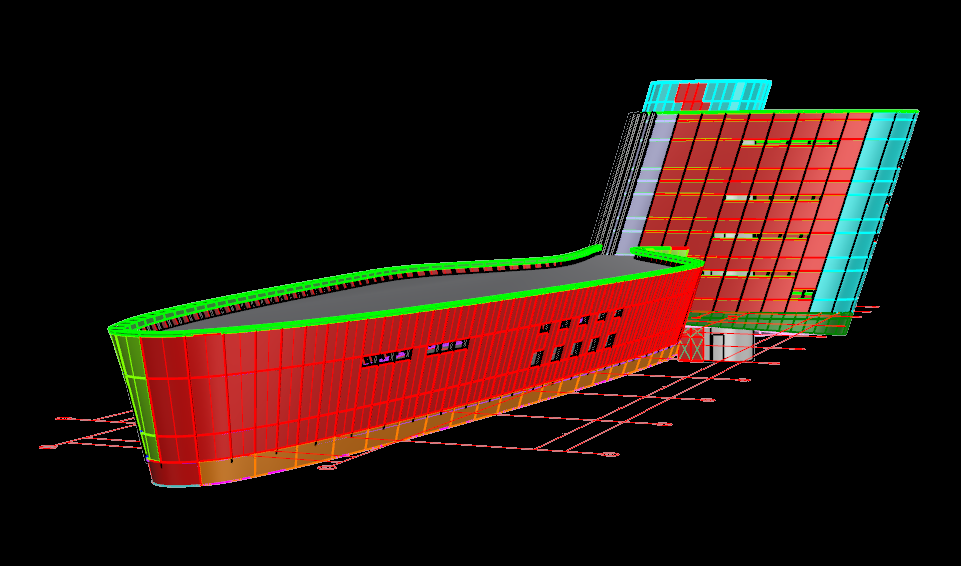

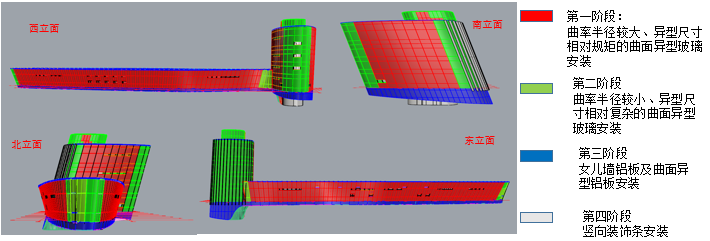

幕墙采用多曲面中空夹胶low-e玻璃，每块玻璃加工尺寸均不相同，流线型建筑外立面，造型复杂，加工、安装施工难度大。利用 BIM模型进行幕墙施工部署。

5、基于BIM技术的砾石聚合物混凝土艺术地坪优化设计

项目景观区伴随道、园路及广场地面采用砾石聚合物混凝土艺术地坪，通过图纸深化对艺术地坪线条进行优化分隔及色彩搭配进行虚拟仿真设计，最大限度满足功能与艺术效果。

6、基于BIM技术支撑的全方位智慧化公园建设

智能停车管理、安防高清视频监控、网络型背景音乐和智能广播、自助可视对讲报警柱、室外触控多媒体信息发布、智慧人流量统计和控制、智能照明、全景展示等设施形成一套完善的智慧公园系统，实现方便观众实时查询各种公共信息，全方位实现智慧公园的管理体验。

BIM实施过程

项目开展伊始，针对项目工期紧、结构体系复杂的情况，集团公司技术中心要求项目充分利用BIM技术的优势加快施工进度，高质量完成施工任务，确保“二青会”测试赛顺利召开。集团公司技术中心制定各参建分公司BIM实施目标，十三分、钢结构、建安分公司各派出BIM业务专员配合项目完成BIM实施目标。经过项目BIM小组的加班加点，各参见分公司的全力配合下，完成了各专业BIM模型的创建、专业间BIM模型碰撞、复杂节点绘制、方案模拟及2.5km范围内全专业BIM部署等工作，并且保证模型的高精度等级，为项目的顺利落成给予了科学高效的技术支持。

实施成果

此次实施成果在产教融合、校企合作的前提下，为集团培养了BIM实用型人才，推动企业BIM技术发展，树立了集团在山西省BIM技术应用的标杆，为今后BIM技术的落地提供了实践方向。

落成后的太原市水上运动中心
